의심되는 AMD Phoenix 하이브리드 APU ES 주파수 차트로 표시됨: 성능의 경우 최대 5GHz, 효율성 코어의 경우 4GHz



AMD zen4 코어 전성비가 좋아서 L3 캐시와 클럭만 줄이는것 만으로 효율성이 좋아지는거 같습니다.

반대로 인텔은 빅리트 아키텍쳐를 도입하면서 여러가지 문제를 안고 있고 설계 결함이라는 문제까지 제기되는 와중인데... AMD가 잘 하고 있는거 같습니다.



출처 : https://wccftech.com/alleged-amd-phoenix-hybrid-apu-es-frequencies-charted-out-up-to-5-ghz-for-performance-4-ghz-for-efficiency-cores/

AMD의 Hybrid Phoenix APU의 클록 주파수가 성능 및 효율성 코어에 대해 크게 다른 속도를 보여주는 것으로 차트에 표시되었습니다.



하이브리드 AMD Phoenix APU 엔지니어링 샘플은 최대 5GHz 성능 및 4GHz 효율성 코어 클럭을 특징으로 합니다.



불과 몇 시간 전에 우리는 AMD가 자사의 새로운 Phoenix 2 APU의 하이브리드 코어 디자인을 Intel의 하이브리드 명명 체계와 유사한 것으로 공식적으로 나열한 방법을 보고했습니다 . 우리는 Phoenix 2 APU 라인업 이 Zen 4 코어 아키텍처를 사용하는 하이브리드 디자인과 함께 제공될 것이라는 것을 알고 있지만, 일부 새로운(그리고 주장되는) 데이터는 Twitter 사용자 @xinoassassin1 이 공유했습니다. 하이브리드 Phoenix ES APU의 주파수 차트.



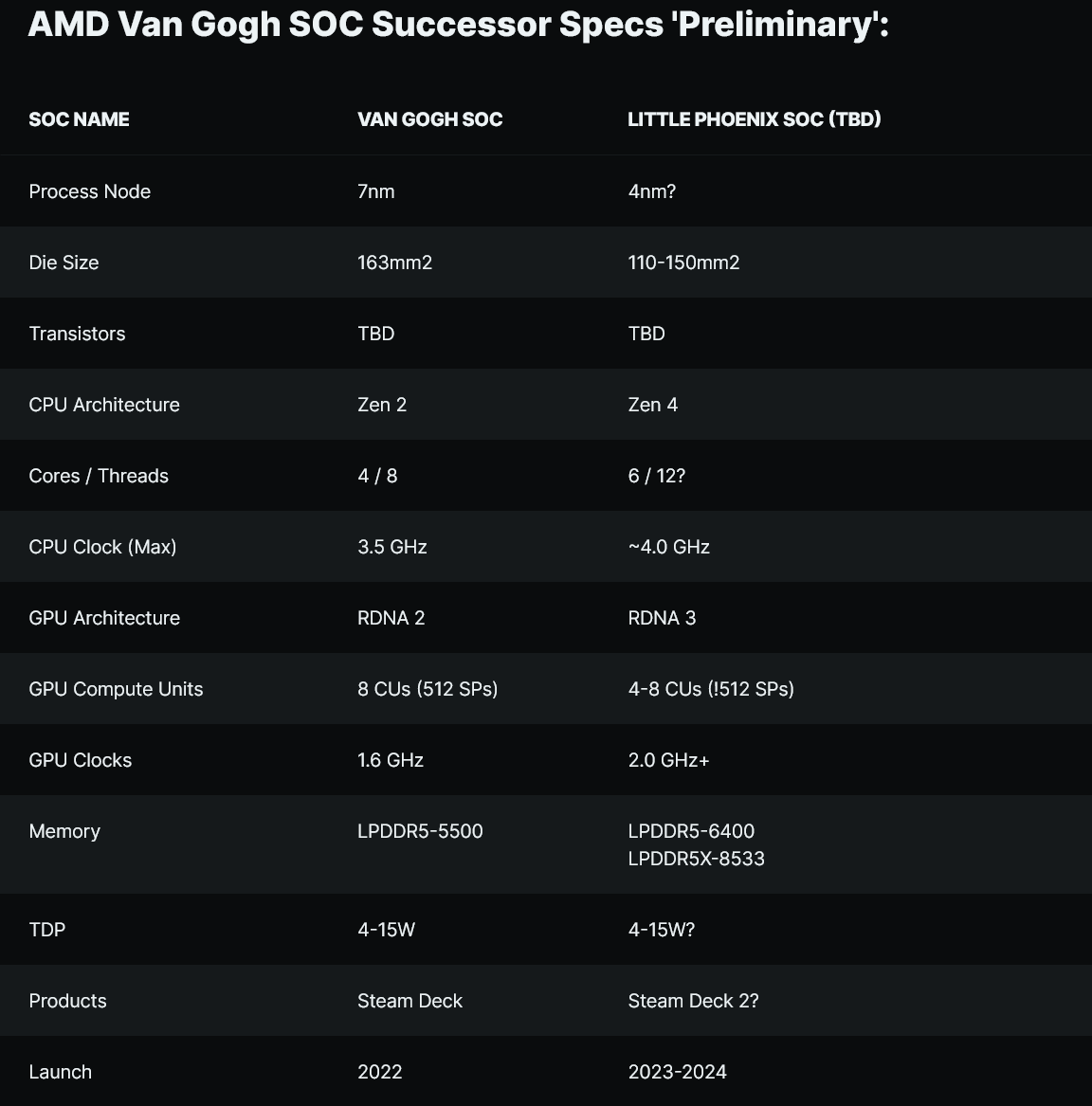

SKU가 무엇인지에 대한 정보는 없지만 이 특정 칩은 2+4 구성에서 6코어 레이아웃의 단일 CCX를 특징으로 한다고 명시되어 있습니다. Zen 4 코어 아키텍처를 기반으로 하는 2개의 성능 코어와 4개의 효율성 코어가 있습니다.

AMD와 Intel의 접근 방식의 차이점은 Intel이 두 가지 매우 다른 아키텍처(Golden/Raptor Cove +Gracemont)를 사용하는 반면 AMD 성능 및 효율성 코어는 동일한 Zen 4 코어 아키텍처를 활용한다는 것입니다. P-코어는 기존 Ryzen 7000 칩에서 얻을 수 있는 표준 설계가 될 것이지만 튜닝된 Zen 4 코어는 순수한 성능 효율성에 초점을 맞추면서 캐시와 클럭을 줄일 것입니다.

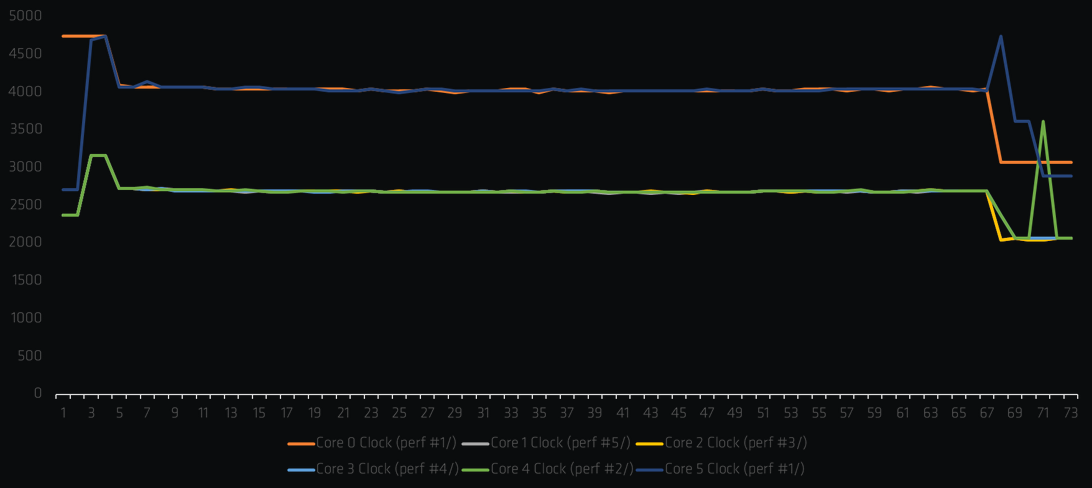

하이브리드 AMD Phoenix ES APU가 Cinebench R23 멀티 벤치 테스트를 실행하는 동안 클록 주파수가 표시되었습니다. 플롯 차트를 보면 서로 다른 코어의 클럭 속도에 큰 차이가 있음을 알 수 있습니다. Core 0 및 Core 5는 P-Core이며 4.0 - 5.0GHz 사이에서 실행되는 것을 볼 수 있습니다. P-Core는 평균적으로 약 4.2 - 4.3GHz입니다. E-Core의 경우 이러한 클럭은 2.5~4.0GHz 정도로 훨씬 낮습니다. 코어는 대부분 평균이 3.0GHz보다 약간 낮고 짧은 버스트가 최대 4.0GHz로 올라가는 것을 볼 수 있습니다.

전력 소모에 관해서는 하이브리드 코어가 있는 AMD Phoenix APU가 약 15-20W의 전력을 소비했습니다. Performance Zen 4 코어는 7~8W 사이의 전력을 소모했고 Efficiency 코어는 5W의 전력을 소모했습니다. 싱글 코어 성능에 관해서는 CPU가 자동으로 성능 코어를 사용하기 때문에 결과가 표준 Phoenix 칩과 크게 다르지 않을 것이라고 명시되어 있습니다. 이러한 결과는 엔지니어링 샘플을 기반으로 하므로 최종 실리콘에서 최종 클록 및 전력이 크게 향상될 수 있다는 점을 지적하는 것이 현명합니다.
