AMD 3D V-캐시에 대한 인텔의 답변: 캐시 DRAM, HBM보다 50% 더 빠르고 60% 더 효율적



AMD의 Ryzen X3D V-Cache 프로세서는 최대 144MB의 온다이 캐시를 갖춘 시장에서 가장 빠른 게이밍 칩입니다. 수직으로 쌓인 SRAM을 통해 Team Red는 단일 주기 내에 여러 세대의 업그레이드를 제공했습니다. 지금까지 부스트 클럭 인상은 Ryzen V-Cache 위협에 대한 Intel의 주요 대응이었습니다. 삼성과 함께 마침내 최대 라이벌의 3D 스택 CPU에 대한 가치 있는 경쟁자를 찾기 위해 노력하고 있습니다.

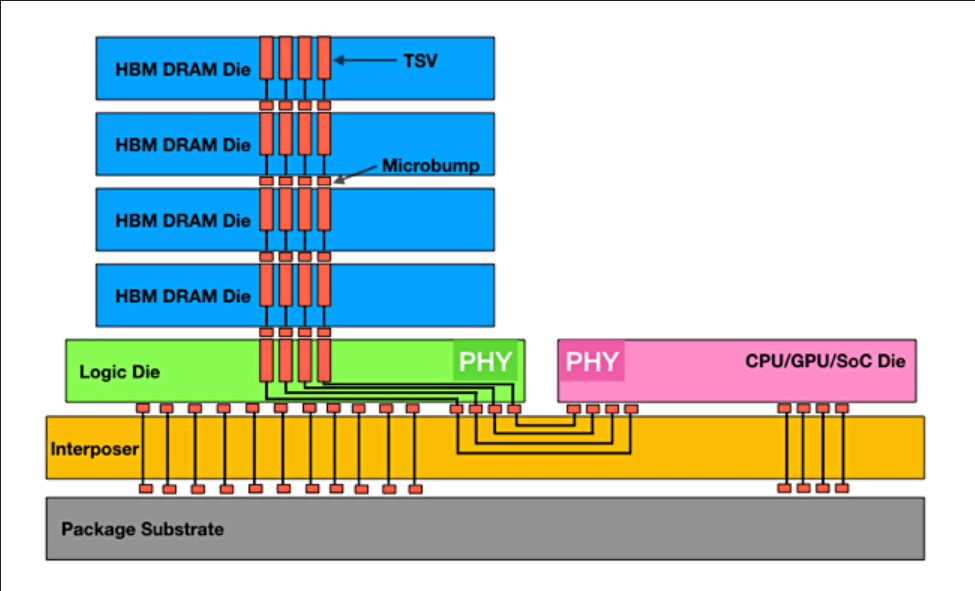

삼성은 결국 값비싼 HBM 칩을 대체할 차세대 “ 캐시 DRAM ” 기술을 개발하고 있습니다. HBM 패키지는 수직으로 쌓인 여러 개의 DRAM 다이로 구성되며, 기본 다이는 기본 CPU 또는 GPU 다이에 연결됩니다. HBM은 낮은 전압과 넓은 버스로 전력 효율성이 뛰어난 것으로 알려져 있습니다. 역사적으로 이는 GPU, 특히 A100 및 H100과 같은 데이터 센터 가속기에 사용되었습니다.



캐시 DRAM은 CPU 또는 GPU 컴퓨팅 다이 바로 위에 쌓인 여러 HBM 다이 3D 의 용량을 갖춘 단일 칩을 활용합니다. 필요한 데이터를 처리 장치에 더 가깝게 저장하면 대기 시간과 효율성이 크게 줄어듭니다. 삼성은 캐시 DRAM이 기존 HBM 솔루션에 비해 전력 소비를 60% 줄 이면서 데이터 전송률을 50% 향상시킨다고 주장합니다 . 현재는 3D 적층 DRAM에서 발생하는 열의 방출이 주요 관심사입니다.



TSMC는 고급 3D 패키징 기술인 CoWoS 및 SoIC 덕분에 NVIDIA 및 AMD와 여러 장기 계약을 체결할 수 있었습니다 . 심각한 고객이 거의 없음에도 불구하고 CoWoS 포장 용량은 가까운 미래에 완전히 활용됩니다. Epyc Milan 및 Genoa-X CPU(및 곧 MI300)와 함께 NVIDIA의 Tensor 코어 GPU는 TSMC의 용량을 크게 늘리고 있습니다.

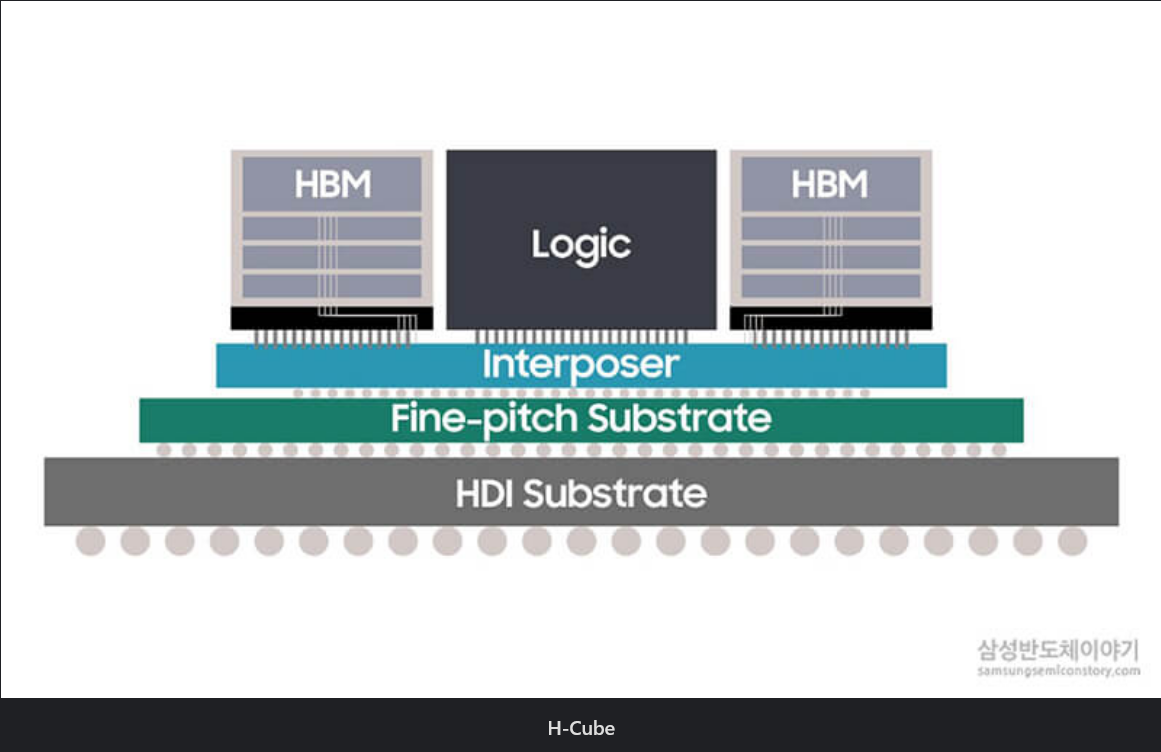

인텔은 삼성과 협력해 자사 프로세서에 캐시 DRAM을 적용했으며, 파운드리 내에서도 이를 채택해 제3자에게 제공할 예정이다. 삼성은 TSMC의 FOWLP 2.5D 솔루션과 유사한 H-Cube와 I-Cube라는 두 가지 2.5D 패키징 기술을 보유하고 있습니다. 그러나 캐시 DRAM 옵션은 Intel 협력으로 강화된 X-Cube 3D 스태킹을 활용하여 비용을 절감하고 용량을 확장합니다.





캐시 DRAM 기반 칩의 대량 생산은 2025년에 시작될 것으로 예상되며 Intel은 첫 번째 프로세서를 제조합니다. NVIDIA는 또한 이 기술에 관심을 보였으며 이를 데이터 센터 제품에 통합하기를 희망하고 있습니다.



출처 : https://www.hardwaretimes.com/intels-answer-to-amd-3d-v-cache-cache-dram-50-faster-60-more-efficient-than-hbm/
